（1 ）按输入电源的特点分类

①输入电源（直流侧电源）为恒压源的逆变电路称为电压源型逆变电路， 或电压型逆变电路。

②输入电源（直流侧电源）为恒流源的逆变电路称为电流源型逆变电路， 或电流型逆变电路。

（2 ）按主电路的结构特点分类

①半桥式逆变电路。

②全桥式逆变电路。

③推挽式逆变电路。

（3 ） 按输出相数分类

①逆变电路输出的交流电是单相电， 称为单相逆变电路。

②逆变电路输出的交流电是三相电， 称为三相逆变电路。

（4 ） 按换流方式的不同分类

换流——电流从一个支路向另一个支路转移的过程，也称为换相。

    开通：适当的门极驱动信号就可使器件开通。

    关断：全控型器件可通过门极关断；半控型器件晶闸管，必须利用外部条件才能关断。

研究换流方式主要是研究如何使器件关断。

1) 器件换流（Device Commutation ）

利用全控型器件的自关断能力进行换流。

在采用IGBT 、电力MOSFET 、GTO 、GTR 等全控型器件的电路中的换流方式是器件换流。

2) 电网换流（Line Commutation ）

电网提供换流电压的换流方式。将负的电网电压施加在欲关断的晶闸管上即可使其关断。但不适用于没有交流电网的无源逆变电路。

3) 负载换流（Load Commutation ）

1.由负载提供换流电压的换流方式。

2.负载电流的相位超前于负载电压的场合，都可实现负载换流。

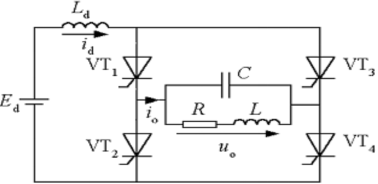

3.如下图是基本的负载换流电路，4个桥臂均由晶闸管组成。

4.整个负载工作在接近并联谐振状态而略呈容性。

5.直流侧串电感，工作过程可认为id 基本没有脉动。

6. 负载对基波的阻抗大而对谐波的阻抗小。所以 uo 接近正弦波。

4) 强迫换流（Forced Commutation ）

设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。通常利用附加电容上所储存的能量来实现，因此也称为电容换流。
